Стак за горивни ќелии за воздушно ладење од 2000W за UAV

Vet Energy е еден од познатите кинески оџаци за горивни ќелии за воздушно ладење од 2000W за производители и добавувачи на UAV. Нашата фабрика е специјализирана за производство на горивни ќелии за воздушно ладење од 2000W за UAV. Ние се држиме до принципот за ориентација кон квалитет и приоритет на клиентите, искрено ги поздравуваме вашите писма, повици и истраги за деловна соработка.

Испрати барање

Опис на производот

CHIVET е еден од познатите кинески оџаци за горивни ќелии за воздушно ладење од 2000 W за производители и добавувачи на UAV.

Овој куп на водородни горивни ќелии за UVA е опремен со густина на моќност од 950 w/kg.

Нашите лесни, густи моќни UAV модули на горивни ќелии им овозможуваат на клиентите да ги заобиколат ограничувањата на традиционалната технологија за батерии, значително зголемувајќи ги времето и опсегот на летот на беспилотните летала, истовремено произведувајќи чиста еднонасочна енергија во робустен и лесен пакет

Нашите модули за напојување со горивни ќелии на беспилотни летала (FCPM) се идеални за широк опсег на професионални комерцијални апликации, вклучувајќи инспекција на брегот, пребарување и спасување, воздушно фотографирање и мапирање, прецизно земјоделство и многу повеќе.

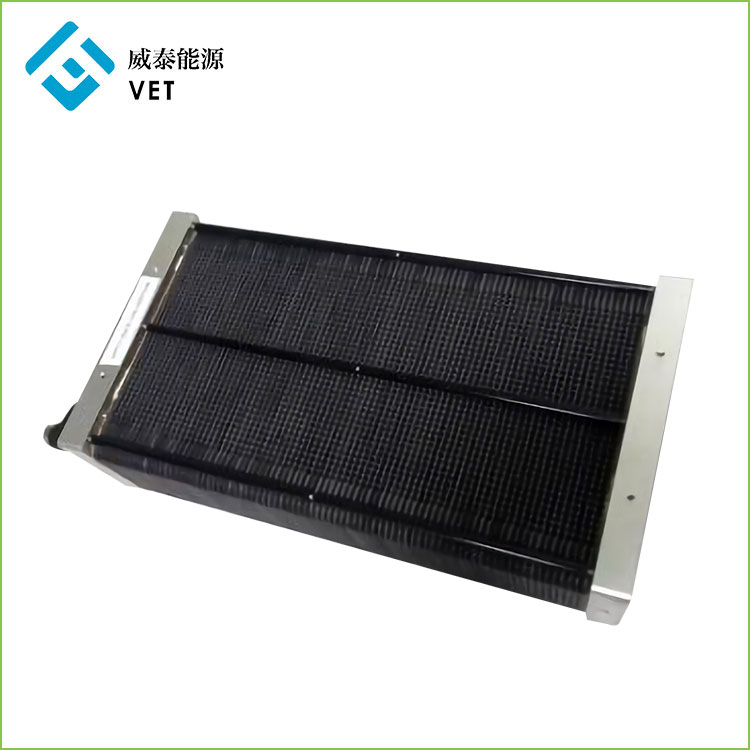

Стак за горивни ќелии за воздушно ладење од 2000 W за UAV

1. Вовед во производот

â€¢Овој куп водородни горивни ќелии за UVA е опремен со 950 w/kg густина на моќност.

â€¢ Работа на сув водород и амбиентален воздух

â € ¢ Цврста метална конструкција со целосна ќелија

â€¢ Идеален за хибридизација со батерија и/или супер-кондензатори

â€¢ Докажана издржливост и сигурност за

â € ¢ Повеќе опции за конфигурација обезбедуваат модуларни и скалабилни решенија

â € ¢ Опсег на опции за стек за да одговараат на различни барања за апликација

â€¢ Низок термички и акустичен потпис

â € ¢ Можни сериски и паралелни врски

Систем за горивни ќелии за воздушно ладење 2000 W

Системот за горивни ќелии вклучува: оџак, единица за управување со енергија, вентилатор, електромагнетниот вентил, сензор за температура, сензор за температура и влажност и контролен софтвер

Дијаграм на системот за горивни ќелии за ладење на воздухот од 2 kw

Структурен дијаграм на системот за горивни ќелии

2.Параметар на производот (спецификација)

2,1 Параметар на стек на горивни ќелии за ладење на воздухот од 2000 W
Овој куп горивни ќелии е опремен со густина на моќност од 950 w/kg. Може да се користи за апликации со мала тежина, мала потрошувачка на енергија или на пренослив извор на енергија. Малата големина не го ограничува на мали апликации. Може да се поврзат повеќе купови и да се зголемат според нашата сопствена BMS технологија за поддршка на апликации со висока потрошувачка на енергија.

H-48-2000 Параметри
Излезни параметри	Номинална моќност		2000 W
	Номинален напон		51 V
	Оценета струја		39А
	Опсег на DC напон		48-85 V
	Ефикасност		â‰¥50%
Параметри за гориво	H2 Чистота		â‰¥99,99%ï¼ˆCOï¼œ1PPM)
	H2 Притисок		0,045ï½ž0,07Mpa
	H2 Потрошувачка		28,5 л/мин
Амбиентални параметри	Работна амбиентална температура.		-5ï½ž35â„ƒ
	Работна влажност на околината		10% ï½ ж95%
	Складирање Амбиентална температура.		-10ï½ž50â„ƒ
	Бучава		â‰¤50 dB@3m
Физички параметри	FC Стак	24,2 (L) * 14,9 (Ш) * 6,9 (В)	FC Стак	2,1 кг
	Димензииï¼ˆcm)		Тежина (кг)
	Систем	24,2 (L) * 15,5 (Ш) * 22,9 (В)	Систем	3,7 кг
	Димензииï¼ˆcmï¼‰		тежинаï¼ˆkgï¼‰	ï¼ˆвклучувајќи навивачи и BMSï¼‰
	Густина на моќност	800 W/L	Густина на моќност	950 W/KG
	по том		по Тежина

Крива на поларизација на стек од 2 kw

2.2 Компоненти на системот за горивни ќелии

2.2.1 Клучни помошни компоненти (BMS) -- Систем за управување со горивни ќелии

Специјалниот систем за управување со енергија за оџакот UAV на водород може да го реализира далечинскиот управувач и стекнувањето информации за системот на горивни ќелии. може да биде интелигентен хибрид со секундарна батерија, а исто така и адаптивно полнење за секундарна батерија, Тоа е основна технологија во полето на примена на батерии со горивни ќелии.

2.2.1 Стандардни параметри на системот за управување со горивни ќелии Chivet2022

Изведба внесување	Максимална влезна струја на крајот на FC		80 А
	Максимален влезен напон на крајот на FC		80 V
	Максимална влезна струја на крајот на хибридната батерија		80 А
	Максимален влезен напон на крајот на хибридната батерија		80 V
	Крај на влезот за температура со четири канали		-60â„ƒ-150â„ƒ
	Едноканален влезен крај за температура и влажност на околината		-60â„ƒ-150â„ƒ,RH30ï½ž100%
	Крај на влезен притисок со два канали		0-100 MPa
	Крај на приемот на пулсен сигнал со два брзини		Се користи за мерење на брзината на вентилаторот или пумпата
Излез на перформанси	Хибридна излезна струја		Максимална 80 А за долгорочно работење, моментална максимална вредност 150 А (5 мин)
	Максимален напон на хибридниот излезен крај		80 V
	Два излези за регулирање на брзината на ширината на пулсот PWM		0 ~ 100% регулација на брзината, контрола на воздухот за ладење Вентилатор или циркулациона пумпа за ладење.
	Една излезна моќност за навлажнување		Напон 5V, максимална струја 5А
	Излезна моќност на еден вентилатор за ладење		Напон 12V ~ 36V, максимална струја 10А
	Излезна моќност на една пумпа за циркулирачка вода за ладење		Напон 12V ~ 36V, максимална струја 10А
	Излезна моќност на електромагнетниот вентил за влез на гас во еден правец		Напон 12V ~ 36V, максимална струја 3А
	Излезна моќност на електромагнетниот вентил за излез на гас во една насока		Напон 12V ~ 36V, максимална струја 3А
	Излезна моќност од надворешно оптоварување		Напон 12V ~ 36V, максимална струја 6А
	Излезна моќност за контрола на летот		Напон 12V ~ 48V, максимална струја 3А
	Приклучок за излезна моќност во мирување		Максимална струја 5А
	Две комуникациски порти		485/TTL
Поддршка на софтверски функции	Екран: напон, струја, излезна моќност и температура во горивни ќелии; Хибриден електричен Напон на ќелијата, струја на празнење на полнење и излезна моќност; Вкупна излезна моќност на системот; животната средина Температура и влажност; Брзина на вентилаторот за ладење; Притисок на резервоар за складирање на водород и притисок на гас во батеријата моќ		Може да се избере адаптивно полнење со постојана струја или перформанси на горивни ќелии, а максималната струја на полнење е 25А (модулот за полнење е опремен со вентилатор за ладење)
	Контрола: електромагнетни вентили за влез и излез на гас; Режим на секундарно полнење на батеријата и полнење Тековна вредност, поставување на состојбата на полнење; Поставување на брзината на вентилаторот за ладење и условите за контрола на температурата Фиксна; Поставување на брзината на пумпата за вода за ладење и условите за контрола на температурата; Сензор за притисок на гас
Карактеристики на животната средина	Работна температура		-45-60â„ƒ
	Влажност на работната средина		0-100%
	Влажност на околината за складирање		-75â„ƒ-75c
Физички параметри	големина		16012045мм
	Тежина		480 гр

2.2.2 Шише за складирање на водород
Работен притисок	35 MPa
волумен	12 л
големина	D196 * L532
Тежина	3,85 кг
цел живот	Надувајте и издувате 500 пати

2.2.3 Електромагнетниот вентил
Номинален напон		DC24V
Номинална струја		120+-15%mA
Опсег на притисок		0-90 Kpa
моќ		<2 w
работна температура		0C-55â„ƒ
Тежина		50гр
цел живот		Префрли 100000 пати

2.2.4 Вентилатор за ладење
Номинална моќност		57,6w DC48V/1,2A
работна температура		-20â„ƒ-70â„ƒ
брзина		14900 R/min
големина		919138мм
Стапка на проток		5,1м3/мин
бучава		40 dB
цел живот		70000h/40â„ƒ

2.2.5 Контролен систем за ладење мал вентилатор
Номинална моќност		1,44w DC24V/0,06A
брзина		5000 R/мин
големина		303010мм
Тежина		8гр
бучава		16 dB
цел живот		28000h/40â„ƒ

Примена на производот и принцип на работа

Развој на пакет за напојување на беспилотни летала со горивни ќелии PEM

(Работи на температури помеѓу -10 ~ 45ºC)

Нашите модули за напојување со горивни ќелии на беспилотни летала (FCPM) се идеални за обезбедување енергија за широк опсег на професионални комерцијални апликации за UAV, вклучувајќи UAV за проверка на офшор, UAV за пребарување и спасување, UAV за воздушно фотографирање и мапирање, UAV за прецизно земјоделство и многу повеќе.

Горивните ќелии користат електрохемиски реакции за производство на електрична енергија без согорување. Водородните горивни ќелии комбинираат водород со кислород од воздухот, испуштајќи само топлина и вода како нуспроизводи. Тие се поефикасни од моторите со внатрешно согорување и за разлика од батериите, немаат потреба од полнење и ќе продолжат да работат се додека им е обезбедено гориво.

Нашите горивни ќелии за беспилотни летала се ладат со воздушно ладење, а топлината од оџакот на горивни ќелии се пренесува до плочите за ладење и се отстранува преку каналите за проток на воздух, што резултира со поедноставено и економично решение за напојување.

Една од главните компоненти на водородните горивни ќелии е графитот Биполарна плоча. Во 2015 година, VET влезе во индустријата на горивни ќелии со своите предности за производство на графитни биполарни плочи. Основана компанија Miami Advanced Material Technology Co., LTD.

По долгогодишно истражување и развој, ветеринарот има зрела технологија за производство на водородни горивни ќелии за ладење на воздухот 10w-6000w, UAV водородни горивни ќелии 800w-3000w, Што се однесува до најголемиот проблем за складирање енергија на новата енергија, ја поставивме идејата дека PEM конвертира електрична енергија во водород за складирање и водородната горивни ќелии генерира електрична енергија со водород. Може да се поврзе со производство на фотоволтаична енергија и производство на хидроенергија.
